風扇吊架裝配自動化線方案設備要求

風扇吊架裝配自動化線方案設備根據貴公司要求定制，設備在人工上料后，依次自動完成放膠墊、放墊圈、鎖螺絲。加工工序，產品先兩端點膠，然后振動盤出墊塊，簡易機械手取料壓緊墊塊，四墊片同時放置，最后再鎖上預鎖螺絲。該設備采用自動工作方式，操作簡單。

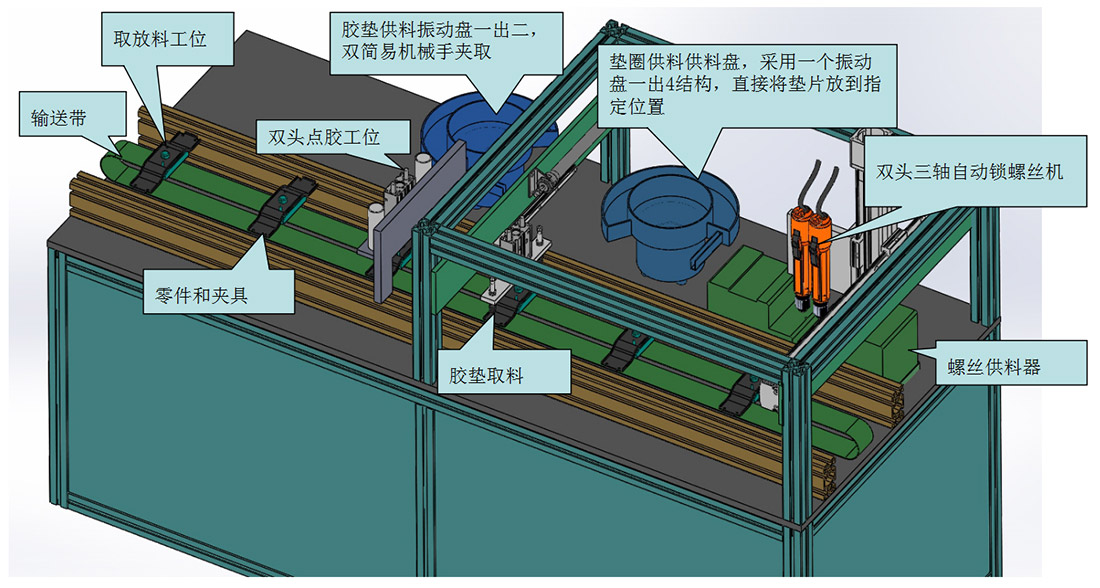

風扇吊架裝配自動化線方案實際設備整裝圖

機臺實際尺寸：長 1600mm 寬 700 mm 高1200mm工作面離地高度 700mm 用電量 4.5kw左右

風扇吊架裝配自動化線方案工作流程

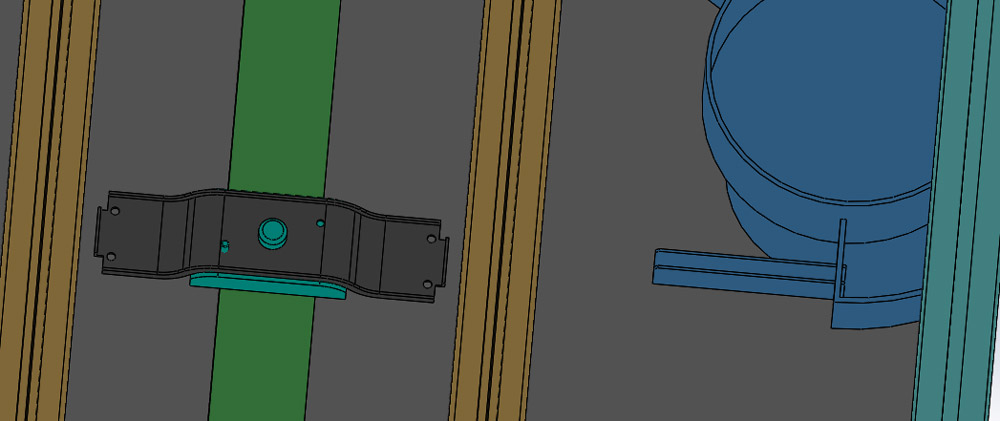

1、人工上料

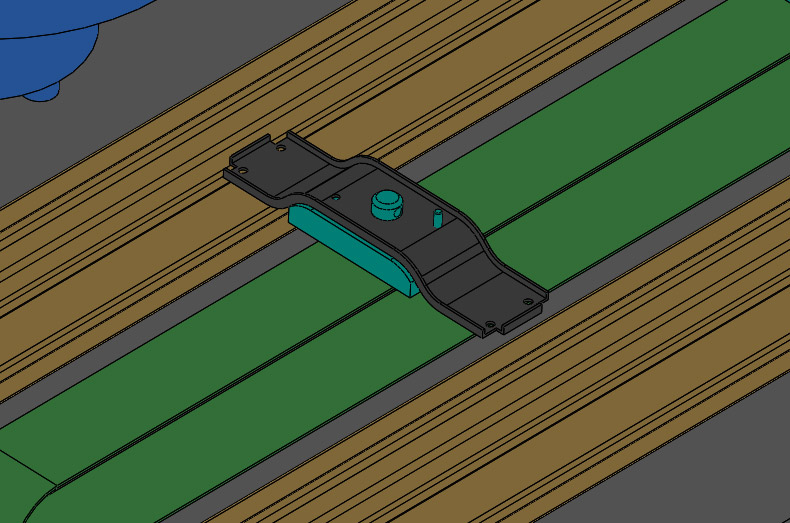

整體流水線采用鏈條帶動，夾具固定到傳送帶上，傳送帶電機直接帶動，產品本體吊架采用雙孔定位，人工取放，夾具自動機械式夾緊，人工先取組裝好產品再放入未組裝產品，整個取放料時間約4S左右。

2、雙頭點膠機點膠

點膠工位，采用兩軸雙頭自動點膠機，點膠節拍約2S/件

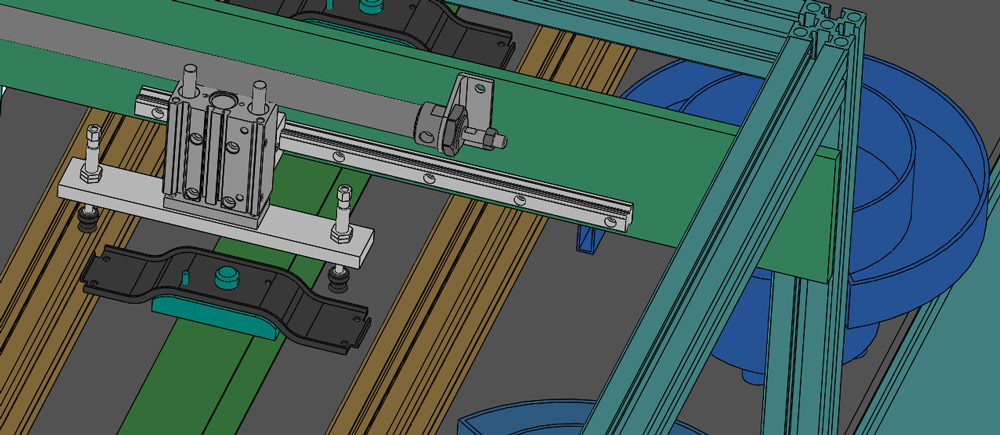

3、放膠墊

振動盤供料出來后分倆路，由吸盤一次抓取2片，完成放置。

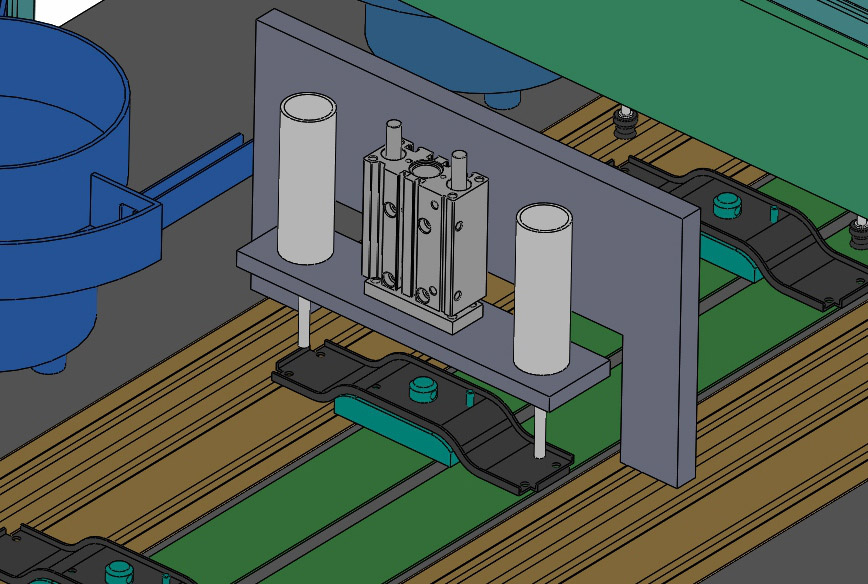

4、放墊圈

振動盤供料出來后分4路，前面加錐形出口，完成放置。

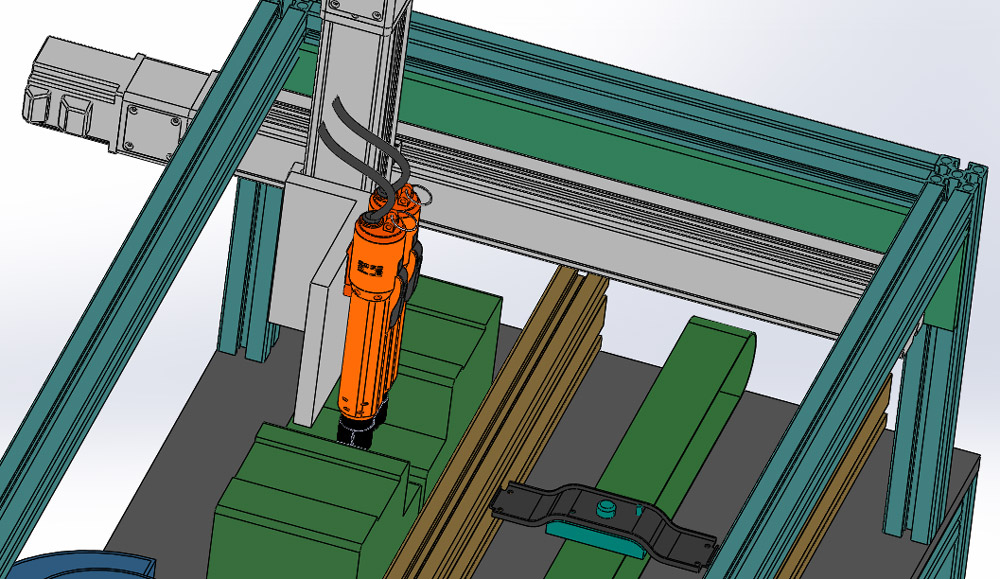

5、三軸雙工位自動鎖螺絲機雙螺絲供料合，雙螺絲批，完成鎖螺絲。

風扇吊架裝配自動化線方案機臺及基本配置
